infrared อินฟาเรด sensor module

infrared sensor module

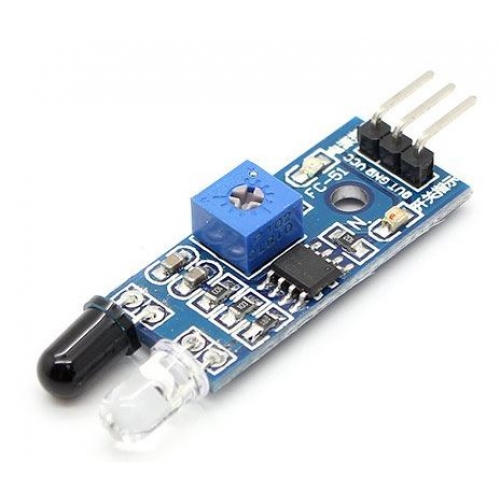

โมดูลคำอธิบาย

โมดูลเซ็นเซอร์โมดูลปรับตัวให้เข้ากับแสงโดยรอบ,มีคู่ของเปล่งอินฟราเรดและรับหลอดส่งท่อปล่อยอินฟราเรดความถี่บาง,เมื่อทิศทางของอุปสรรคที่มีการตรวจพบ(สะท้อนพื้นผิว)อินฟราเรดสะท้อนให้เห็นได้รับโดยแผนกต้อนรับส่วนหน้าหลอดหลังจากเปรียบเทียบวงจรการประมวลผลสีเขียวที่อยู่บน,แต่อินเตอร์เฟซสัญญาณเอาท์พุทสัญญาณดิจิตอล(ระดับต่ำสัญญาณ)คุณสามารถปรับระยะการตรวจจับลูกบิดมิเตอร์ระยะทางที่มีประสิทธิภาพของ2 ~ 30เซนติเมตร,การทำงานแรงดันไฟฟ้าของ3.3โวลต์-5โวลต์.ช่วงการตรวจสอบของเซ็นเซอร์สามารถรับได้โดยการปรับมิเตอร์,เล็กๆน้อยๆรบกวนง่ายต่อการประกอบง่ายต่อการใช้คุณสมบัติ,สามารถนำมาใช้กันอย่างแพร่หลายในหุ่นยนต์หลีกเลี่ยงอุปสรรค,รถหลีกเลี่ยง,สายนับ,และสีดำและสีขาวสายติดตามและโอกาสอื่นๆอีกมากมาย

พารามิเตอร์โมดูล

เมื่อโมดูลตรวจจับanอุปสรรคในด้านหน้าของสัญญาณ,สีเขียวไฟแสดงสถานะบนกระดานระดับในขณะที่ออกจากพอร์ตยั่งยืนต่ำสัญญาณโมดูลตรวจจับระยะทาง2 ~ 30เซนติเมตร,มุม35องศาระยะทางสามารถตรวจสอบที่มีศักยภาพจะมีการปรับตามเข็มนาฬิกาปรับมิเตอร์ตรวจพบระยะทางเพิ่มขึ้น;ทวนปรับมิเตอร์ลดระยะการตรวจจับ.

2,เซ็นเซอร์ที่ใช้งานสะท้อนอินฟราเรดตรวจจับ,เป้าหมายการสะท้อนแสงและดังนั้นจึงรูปร่างเป็นสิ่งสำคัญระยะการตรวจจับ.ในกรณีที่ขั้นต่ำระยะการตรวจจับสีดำ,สีขาว,สูงสุด;วัตถุขนาดเล็กออกไปจากพื้นที่ขนาดเล็ก,พื้นที่ขนาดใหญ่จากแกรนด์.

3,โมดูลเซ็นเซอร์โมดูลเอาท์พุทพอร์ตออกพอร์ตสามารถเชื่อมต่อโดยตรงไมโครคอนโทรลเลอร์IOยังสามารถเป็นโดยตรงไดรฟ์5โวลต์การถ่ายทอด;การเชื่อมต่อ: VCC-VCC; GND-GND; OUT-IO

4,เปรียบเทียบLM393มีเสถียรภาพ;

5,โมดูลสามารถ3-5โวลต์แหล่งจ่ายไฟDCเมื่อเปิดอยู่,ไฟแสดงสถานะสีแดงไฟ;

6,สกรูหลุม3มิลลิเมตร,ง่ายติดตั้งคงที่;

7,คณะกรรมการขนาด: 3.2เซนติเมตร* 1.4เซนติเมตร

8,แต่ละโมดูลได้รับการจัดส่งเกณฑ์แรงดันเปรียบเทียบปรับโดยมิเตอร์ที่ดี,ไม่กรณีพิเศษอย่าปรับมิเตอร์

โมดูลอินเตอร์เฟซคำอธิบาย

1 VCC 3.3โวลต์-5โวลต์แรงดันไฟฟ้าภายนอก(สามารถเชื่อมต่อโดยตรงกับ5โวลต์และ3.3โวลต์MCU MCU)

2 GND GNDภายนอก

3ออกขนาดเล็กคณะกรรมการอินเตอร์เฟซสัญญาณดิจิตอล(0และ1)
