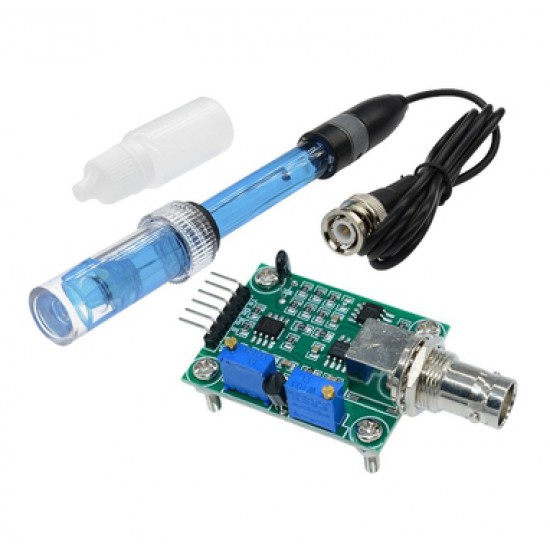

PH SENSOR MODULE (โมดูวัดค่า PH ใช้กับ arduino ได้))

เป็น PH SENSOR MODULE ใช้ร่วมกับ บอร์ด Arduino ได้

เหมาะสำหรับไปทำระบบควบคุมอัตโนมัติ

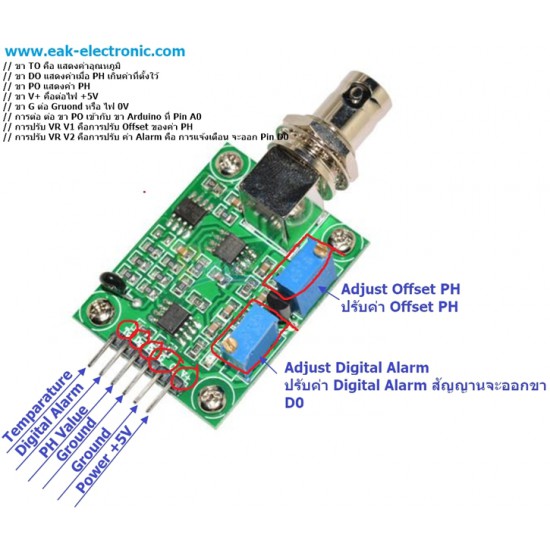

วิธีการต่อใช้งาน

 - ขา TO คือ แสดงค่าอุณหภูมิ

-  ขา DO แสดงค่าเมื่อ PH เกินค่าที่ตั้งใว้

- ขา PO แสดงค่า PH

- ขา V+ คื่อต่อไฟ +5V

- ขา G ต่อ Gruond หรือ ไฟ 0V

- การต่อ ต่อ ขา PO เข้ากับ ขา Arduino ที่ Pin A0

- การปรับ VR V1 คือการปรับ Offset ของค่า PH

-  การปรับ VR V2 คือการปรับ ค่า Alarm คือ การแจ้งเตือน จะออก Pin D0

• Water quality testing
•  Aquaculture

• Module     Power : 5.00V
• Module     Size : 43mmx32mm
• Measuring     Range :0-14PH
• Measuring     Temperature :0-60 deg
• Accuracy     : ± 0.1pH (25 )
• Response     Time : ≤ 1min

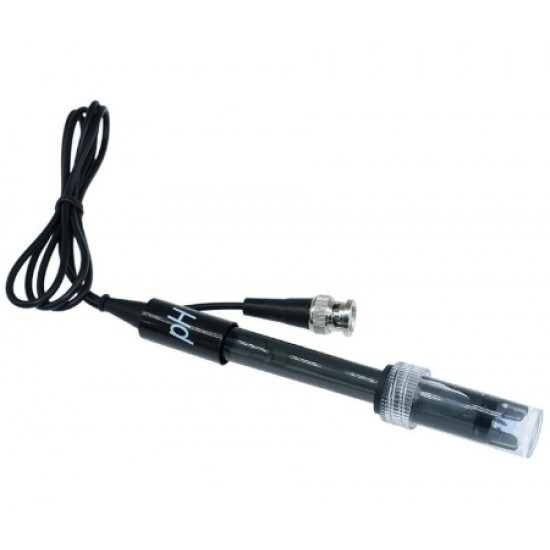

• pH     Sensor with BNC Connector
• pH2.0     Interface ( 3 foot patch )
• Gain     Adjustment Potentiometer
• Power     Indicator LED

• pH     sensor (BNC connector ): 1 pcs

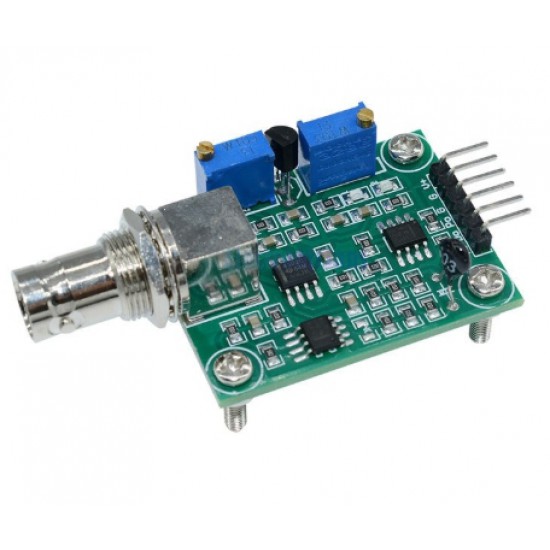

• pH     sensor circuit board: 1 pcs
• Analog     cable: 1 pcs

• Usingthe step

ตัวอย่าง โค๊ตโปรแกรม

วีดีโอตัวอย่างการใช้งาน

* สามารถ ดาวน์โหลด โค๊ดโปรแกรม ที่ เพิ่ม Function Calibrate ได้ที่ นี่  PH_CAL2.zip

กดเพื่อขยายขนาด

กดเพื่อขยายขนาด

กดเพื่อขยายขนาด
