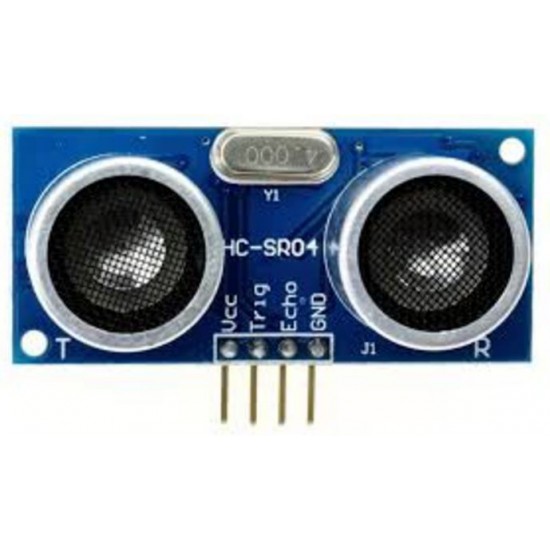

Ultrasonic HC-SR04 รองรับ 3.3-5V

คำอธิบาย:

โมดูประสิทธิภาพมีเสถียรภาพ, วัดระยะทางที่ถูกต้อง:

สามารถและsrf05, srf02วัดระยะทางอัลตราโซนิกโมดูและอื่นๆที่เทียบเคียงของโมดูความแม่นยำ, จุดบอด( 2ซม.) superใกล้, เสถียรภาพตั้งแต่ประสบความสำเร็จของผลิตภัณฑ์นี้ไปยังตลาดภายใต้แรงที่

คุณลักษณะ:

แรงดันไฟฟ้า: dc5v

คงที่ในปัจจุบัน: น้อยกว่า2ma

เอาท์พุทระดับ: สูง- 5v

เอาท์พุทระดับ: ในตอนท้ายของ0v

มุมเซ็น: ไม่เกิน15องศา

ระยะการตรวจจับ: 2cm-450cm

ความแม่นยำสูง: ถึง0.3cm

การเชื่อมต่อ: vcc, หนุน( การควบคุมด้าน, ก้อง( สิ้นสุดการรับ), gnd

การใช้งาน:

10usการควบคุมประชากรมากกว่าสูง- ไขมัน, คุณสามารถรอที่จะได้รับผลผลิตสูงพอร์ตของจับเวลาสามารถเปิดที่มีการส่งออกเวลา, เมื่อพอร์ตไปต่ำเมื่อค่าการจับเวลาสามารถอ่านนี้เมื่อระยะเวลาในการนี้, เพียงคำนวณระยะทางของนี้คงวงจรของการวัด, คุณสามารถเข้าถึงค่าของมือถือวัด~~

โมดูลพลังงาน:

สถานที่ที่เรียกio, ความสูงสัญญาณไปอย่างน้อย10us;

โมดูจะส่งแปด40khzคลื่นสี่เหลี่ยม, โดยอัตโนมัติตรวจพบว่าสัญญาณกลับ;

Asignalกลับ, ผ่านioของผลผลิตสูง, เป็นระยะเวลาสูง

ล้ำเวลาจากการเปิดตัวที่จะกลับของการทดสอบระยะ=( เวลา* ความเร็วสูงของเสียง( 340m/s))/

โมดูลนี้จะมีชุดเต็มของกระบวนการตั้งแต่: c51, pic18f877, ล้ำlcd1602จอแสดงผล, ล้ำlcd12864จอแสดงผล, การแสดงนำ, อนุกรมจอแสดงผล, ตั้งแต่การอ้างอิงโปรแกรมของ

ตัวอย่าง Source Code

/*
* Ultrasonic Sensor HC-SR04 and Arduino Tutorial
*
* Crated by Dejan Nedelkovski,
* www.HowToMechatronics.com
*
*/
// defines pins numbers
const int trigPin = 9;
const int echoPin = 10;
// defines variables
long duration;
int distance;
void setup() {
pinMode(trigPin, OUTPUT); // Sets the trigPin as an Output
pinMode(echoPin, INPUT); // Sets the echoPin as an Input
Serial.begin(9600); // Starts the serial communication
}
void loop() {
// Clears the trigPin
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
// Sets the trigPin on HIGH state for 10 micro seconds
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
// Reads the echoPin, returns the sound wave travel time in microseconds
duration = pulseIn(echoPin, HIGH);
// Calculating the distance
distance= duration*0.034/2;
// Prints the distance on the Serial Monitor
Serial.print("Distance: ");
Serial.println(distance);
}
