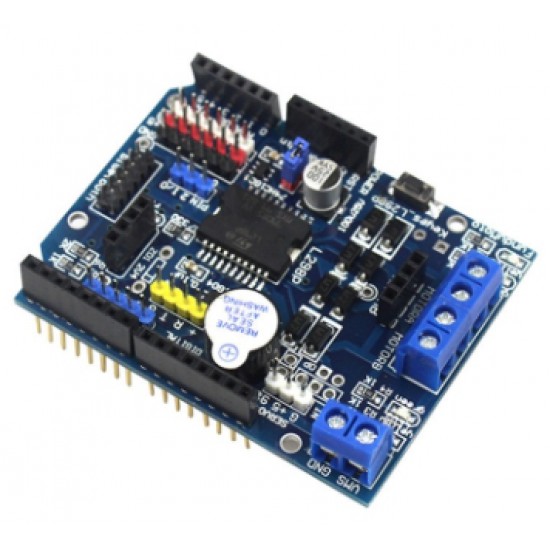

Smart Car Robot Shield  L298P

ใช้ร่วมกับ Arduino Uno R3

รายละเอียด

- มีช่องต่อ Motor 2 ตัว พร้อม Drive L298P

- มีช่องต่อ Servoo Motor 1 ตัว

- มี Buzzer 1 ตัว

- มีช่องต่อ Bluetooth

- มี ช่องต่อ Sensor ต่างๆ

ข้อมูลทางเทคนิค

1. Input voltage logic portion VD: 5 V

2. The driving part of the input voltage VS: VIN Input 6 5 ~ 1 2 V, PWRIN input 4 8 ~ 2 4 V..

3. The logic part of the work current I ss: ≤3 6 m A

4. The driving part of the work current I o: ≤2 A

5. Maximum Power Dissipation: 2 5 W (T = 7 5 ℃)

6. A control signal input level: High: 2 3 V≤V in≤5 V Low: -... 0 3 V≤V in≤1 5 V

7. Working temperature: - 2 5 ℃ ~ + 1 3 0 ℃

8. Drive: Dual high-power H-bridge driver

ตำแหน่ง Pin ต่างๆ

1. board with L298P motor driver chip, the direct digital IO port with the motherboard (D10 .D11. D12. D13), without cumbersome wiring.

2. Onboard beeper (D4), may be provided reversing alarm ringing.

3. Convenient motor interface, the motor output can be two routes.

4. The two-way Bluetooth interface, can be directly inserted, no wiring.

5 out of the D 2, D 3, D 5, D 6, D 7, D 9, D is not occupied by seven digital interface.

6 a A 0 - A 5 six analog interface.

7. forward and back lights are turned.

ตัวอย่างโค๊ตโปรแกรมในการทดสอบ

int E1 = 10;
int M1 = 12;
int E2 =11;
int M2 = 13;

void setup()
{
pinMode(M1, OUTPUT);
pinMode(M2, OUTPUT);
}

void loop()
{
{ int value;
for(value = 0 ; value <= 255; value+=5)
{
digitalWrite(M1,HIGH);
digitalWrite(M2, HIGH);
analogWrite (E1, value); // PWM
analogWrite (E2, value); // PWM
delay(30);
}
delay(1000);}
{ int value;
for(value = 0 ; value <= 255; value+=5)
{
digitalWrite(M1,LOW);
digitalWrite(M2, LOW);
analogWrite (E1, value); // PWM
analogWrite (E2, value); // PWM
delay(30);
}
delay(1000);}
}
