ขาย บอร์ดขับมอเตอร์ DRV8825 Drive stepper Motor ราคา 80.00 บาท ในไทย

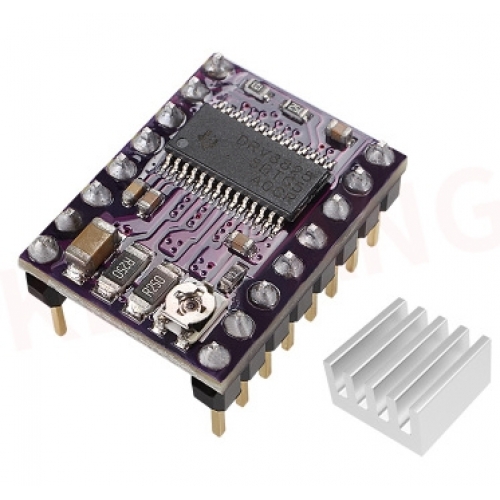

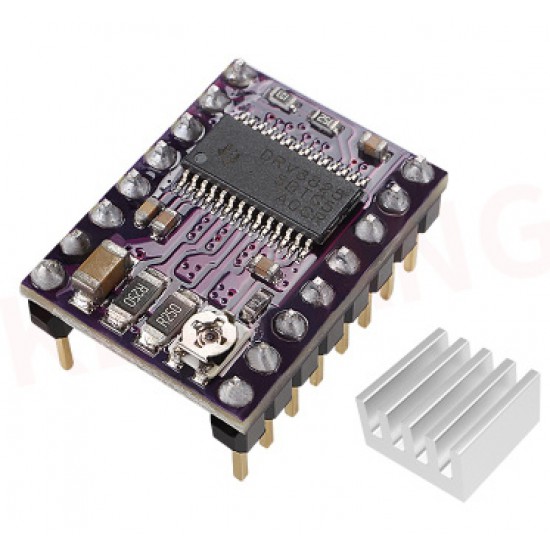

บอร์ดขับมอเตอร์ DRV8825

Drive stepper Motor

- กระแสสูงสุด 2.5A

- option การปรับ Step full step, half step, 1/4-step1/8-step1/16-step, 1/32-step

- ไฟเลี้ยงบอร์ด 3.3V - 5V

- ไฟเลี้ยงสำหรับจ่ายมอเตอร์ สูงสุด 45V

โค๊ดตัวอย่างสำหรับ Drive Stepper Motor

#define EN 8

#define X_DIR 5

#define Y_DIR 6

#define Z_DIR 7

#define X_STP 2

#define Y_STP 3

#define Z_STP 4

void step (boolean dir, byte dirPin, byte stepperPin, int steps)

{

digitalWrite (dirPin, dir);

delay (50);

for (int i = 0; i <steps; i++)

{

digitalWrite (stepperPin, HIGH);

delayMicroseconds (800);

digitalWrite (stepperPin, LOW);

delayMicroseconds (800);

}

}

void setup () // The stepper motor used in the IO pin is set to output

{

pinMode (X_DIR, OUTPUT); pinMode (X_STP, OUTPUT);

pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT);

pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT);

pinMode (EN, OUTPUT);

digitalWrite (EN, LOW);

}

void loop ()

{

step (false, X_DIR, X_STP, 200); // X axis motor reverse 1 ring, the 200 step is a circle.

step (false, Y_DIR, Y_STP, 200); // y axis motor reverse 1 ring, the 200 step is a circle.

step (false, Z_DIR, Z_STP, 200); // z axis motor reverse 1 ring, the 200 step is a circle.

delay (1000);

//step (true, X_DIR, X_STP, 200); // X axis motor forward 1 laps, the 200 step is a circle.

//step (true, Y_DIR, Y_STP, 200); // y axis motor forward 1 laps, the 200 step is a circle.

//step (true, Z_DIR, Z_STP, 200); // z axis motor forward 1 laps, the 200 step is a circle.

//delay (1000);

}
